ZCK系列空氣電磁閥是進行氣動開關控制的執行機構，常用作壓縮空氣管路的通斷開關。它不僅能和脈沖氣流，應用于脈沖信號發生器配套，產生脈沖氣力輸送線上；也適用于其他以壓縮空氣為介質的氣動自控線上。廣泛應用于建材、化工冶金、水泥、塑料、糧食等部門。
| 工作介質 | 煤氣，空氣等 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱溫度℃ | ≤60 | |||||||||||||
| 公稱壓力（MPa） | 1.0 | |||||||||||||
| 工作壓差（MPa） | 0.05~1.0 | 0.1~1.0 | ||||||||||||
| 電源電壓 | AC220V其余規格可作特殊訂貨 | |||||||||||||
| 使用壽命 | 按JB/T7352-94規定 | |||||||||||||
| 額定流量系數（KV） | ||||||||||||||
| 泄漏量(ml/min) | 按JB/T7352-94·F規定 | |||||||||||||
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||
| 功耗（VA） | 40、30 | 30 | ||||||||||||

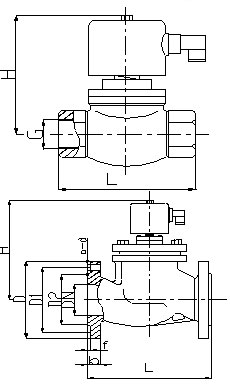

| 公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 175 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 180 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 195 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 205 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 220 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 235 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
| 65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4 -Φ18 | |||
| 80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
| 100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
| 125 | 365 | 400 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
| 150 | 400 | 480 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
