對焊連接直流式T型過濾器

對焊連接直流式T型過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。化工、石油生產及城市供熱中的弱腐蝕性物料。

在線咨詢

021-66861950

對焊連接直流式T型過濾器介紹

對焊連接直流式T型過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等。化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。對焊連接直流式T型過濾器可攔截的固體顆粒粒徑：131～2032μm。PN1.6～5.0MPa DN50～300殼體材料：鑄鐵、碳鋼、不銹鋼。

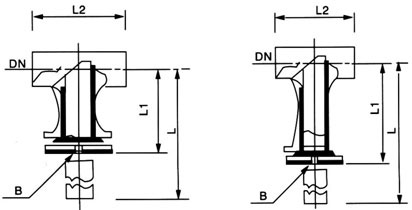

結構示意圖

主要尺寸

名稱	公稱直徑 DN(mm)	PN2.0			PN5.0			B（in）
名稱	公稱直徑 DN(mm)	L2 (mm)	L1(mm)	L(mm)	L2 (mm)	L1(mm)	L(mm)	B（in）
普通型	50	250	149	281	268	158	298	R1／2
	(65)	292	170	325	304	179	337	R1／2
	80	312	181.5	352	330	195.5	370	R1／2
	100	362	267	412	382	225	432	R3／4
	1 50	464	259.5	539	482	280	557	R314
	200	560	311	660	578	332.5	678	R3／4
	250	636	350.5	761	666	383	791	R314
	300	736	400	886	768	437	91 8	R3／4
	350	81 2	441	955	844	476	990	R3／4
	400	864	469	1025	902	509	1060	R3／4

名稱	公稱直徑	PN2.0			PN5．O			B (in)
名稱	DN（mm)	L2(mm)	L1(mm)	L(mm)	L2(mm)	L1(mm)	L(mm)	B (in)
普通型	50	250	235	450	268	235	450	R1／2
	(65)	292	265	51 0	304	265	510	R1／2
	80	31 2	300	570	330	300	570	R1／2
	1 00	362	355	700	382	355	700	R3／4
	1 50	464	485	900	482	445	900	R3／4
	200	560	510	1030	578	51 0	1030	R3／4
	250	636	590	1190	666	590	1190	R3／4
	300	736	675	1 390	768	675	1390	R3／4
	350	812	740	1 550	844	740	1550	R3／4
	400	864	795	1 680	902	795	1 680	R3／4
