東鍋泵閥公司生產銷售的Q63c1F（PPL）-10氣動放料球閥是一種特殊結構的放料球閥，閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能優越，用于精細化工、制藥、化工行業有反應鍋上，也可用在細軟顆粒介質輸送。采用PPL密封材料，更具耐磨，是牙膏行業真空制膏鍋放料的最理想產品。
常見故障
碳酸鉀液體均勻度較差．造成加料管堵塞，形成問歇加料現象，使離心機產生振動。
放料閥的角度無法調整，離心轉鼓轉速 太快．加料時使物料四溢，易燙傷人體(碳酸鉀液體溫度在70℃左右)；
放料閥位于離心機頂端．出料時要傾斜．不易操作。

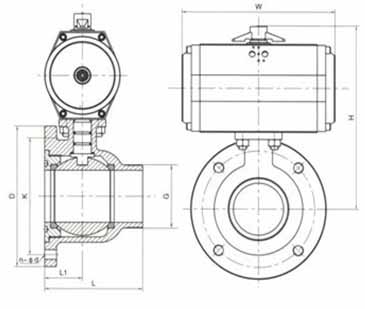

結構示意圖
氣動放料球閥 主要外形和連接尺寸 單位Unit:（mm）
| 通徑DN | G | L | L1 | D | K | n-Φd | H | W | |
|---|---|---|---|---|---|---|---|---|---|
| mm | in | ||||||||
| 25 | 1″ | G1″ | 72 | 22 | 100 | 78 | 4-Φ10 | 160 | 140 |
| 40 | 1 1/2″ | G1/2″ | 92 | 31 | 130 | 100 | 4-Φ12 | 18/0 | 164 |
| 50 | 2″ | G2″ | 112 | 41 | 150 | 130 | 4-Φ14 | 220 | 190 |
| 65 | 2 1/2″ | G21/2″ | 125 | 46 | 190 | 155 | 4-Φ14 | 250 | 210 |
| 80 | 3″ | G3″ | 160 | 57 | 205 | 170 | 4-Φ14 | 275 | 247 |
| 100 | 4″ | G4″ | 175 | 68 | 235 | 200 | 4-Φ18 | 310 | 276 |
Q641c1為雙法蘭結構，出口端為GB9113或JB79 PN10標準法蘭。
